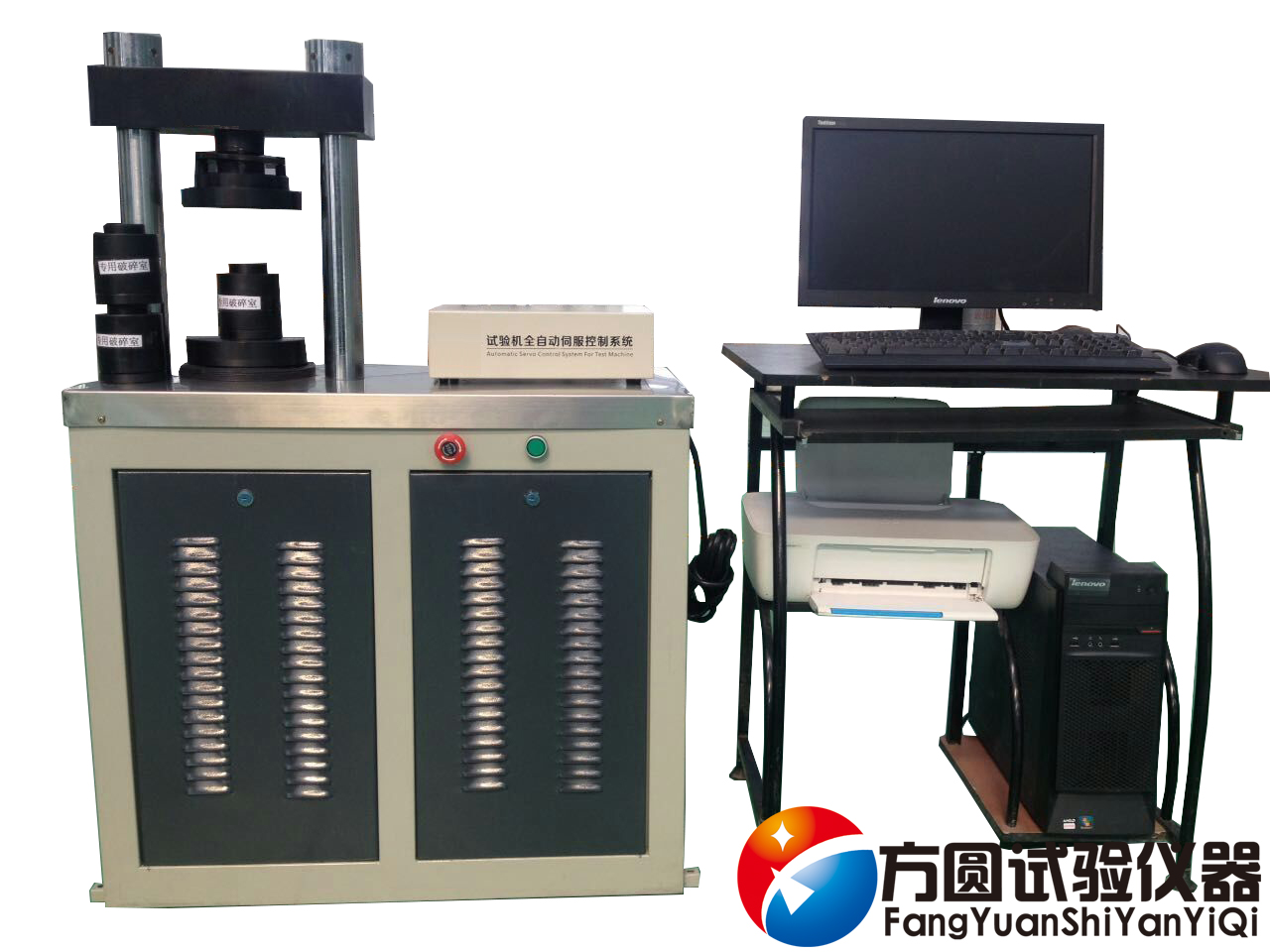

一、簡介
本試驗機用于符合標準要求的陶粒砂、石英砂、水泥膠砂抗壓強度試驗，還可廣泛應用于混凝土、磚瓦及其他100KN范圍內的壓力試驗。
二、方案描述
1、液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。
2、控制系統
系統包括數字伺服閥，高精度傳感器，控制器及軟件，控制精度高，可靠性好。滿足GB、、ASTM等標準對水泥、砂漿、混凝土等材料的試驗要求。
系統具有以下功能：
?具有力閉環控制功能；
?能實現等載荷速率加載或等應力速率加載；
?采用微機實現電子測量、自動完成試驗；
?計算機自動計算結果并打印報告。
三、 主要性能技術指標
3.1 最大試驗力kN 100
3.2 試驗力測量范圍kN 4%-100%FS
3.3 試驗力示值相對誤差 ≤示值的±1%
3.4   試驗力分辨率                         0.01kN
3.5   液壓泵額定壓力                       25MPa
3.6   控制加荷速率范圍                   0.3KN/S～10KN/S
3.7  加荷速度誤差（不超過）                 ±5%
3.8   油泵額定流量                       1.52L/min
3.9  上下承壓板尺寸                      φ100mm
3.10  上下壓板間最大間距                   260mm
3.11  活塞直徑                            φ130mm
3.12  活塞行程                            60mm
3.13  壓盤質地及硬度                      鍛鋼  55HRC
3.14  電動機功率                          三相0.75 kW
3.15  主機外形尺寸㎜                   870×450×1400mm
3.16  重量約                                 450Kg
3.17  工作環境要求：
工作環境濕度                     10度—35度
環境相對濕度                       ≤80%
噪音                               ≤72dB
